SDMIX KT30 ボトムライナー - 高クロム耐摩耗プレート

SDMIX KT30シリーズコンクリートミキサーの高衝撃ゾーン向けに特別に設計された高クロムボトムライナーは、摩耗力が最も集中する箇所に優れた保護を提供します。

ブランド:
SDMIX
注文（MOQ）:
1000kg
商品株:
1000
支払い:
T/T, L/C, Paypal, Western Union
市場価格:
$2
価格:
$27/1000kg
価格帯:
5000 - 10000/$26
価格帯:
1000 - 5000/$26.5
製品起源:
Anhui
色:
Customized
配送ポート:
Shanghai
リードタイム:
15-30days

今すぐお問い合わせください

製品の詳細

説明：

SDMIX KT30シリーズコンクリートミキサーの高衝撃ゾーン向けに特別に設計された高クロムボトムライナーは、摩耗力が集中する箇所に優れた保護性能を提供します。ISO9001認証を取得した製造工程で製造されるボトムライナーは、高度なロストフォーム成形技術と縦型無枠成形技術を用いて精密鋳造されており、99.8%の材料密度を実現。構造上の欠陥を排除し、過酷な摩耗条件下でも信頼性の高い性能を発揮します。この精密な製造工程により、安定した品質と長寿命が保証され、35万立方メートルを超えるコンクリートミキシング作業に耐えることができます。

このライナーは、当社独自の高クロム合金組成にモリブデンとバナジウムを戦略的に添加し、中周波誘導炉で精錬することで均一な炭化物ネットワークを形成し、55～60HRCの最適な硬度を実現しています。この高度な冶金構造は優れた耐摩耗性を備え、従来のライナーに比べて4.2倍の耐用年数を実現しながら、大きな衝撃荷重下でも寸法安定性を維持します。独立機関による試験により、これらのボトムライナーは引張強度46N/mm²、衝撃靭性7.8J/cm²以上を達成し、最も過酷な混合環境においても信頼性の高い性能を発揮することが実証されています。

当社のデジタル製造プロセスは、有限要素解析を組み込んでライナー形状を最適化し、SDMIX KT30との完全な互換性を実現しています。CNC加工により±0.18mmの寸法精度を実現し、シームレスな設置を実現します。特殊な表面処理により、材料の付着を60%低減し、コンクリートの堆積を防ぎ、ライナーの運用寿命全体にわたって最適な混合効率を維持します。包括的な技術サポートとデジタルライフサイクル管理ツールを備えたこれらのボトムライナーは、ダウンタイムの最小化と総運用コストの削減を目指す現代のコンクリート製造施設にとって、摩耗ソリューション技術の最高峰です。

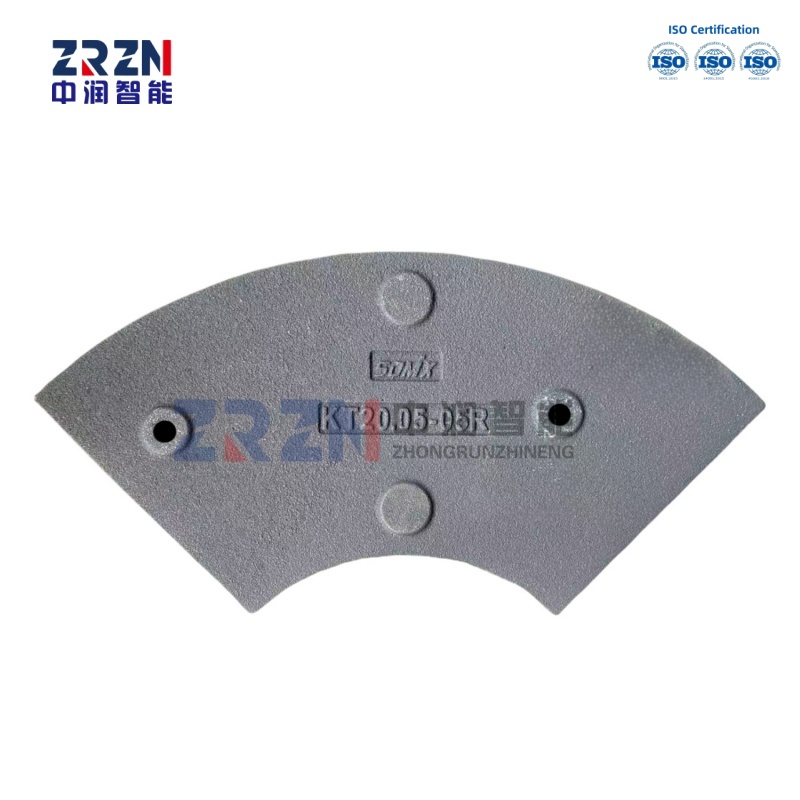

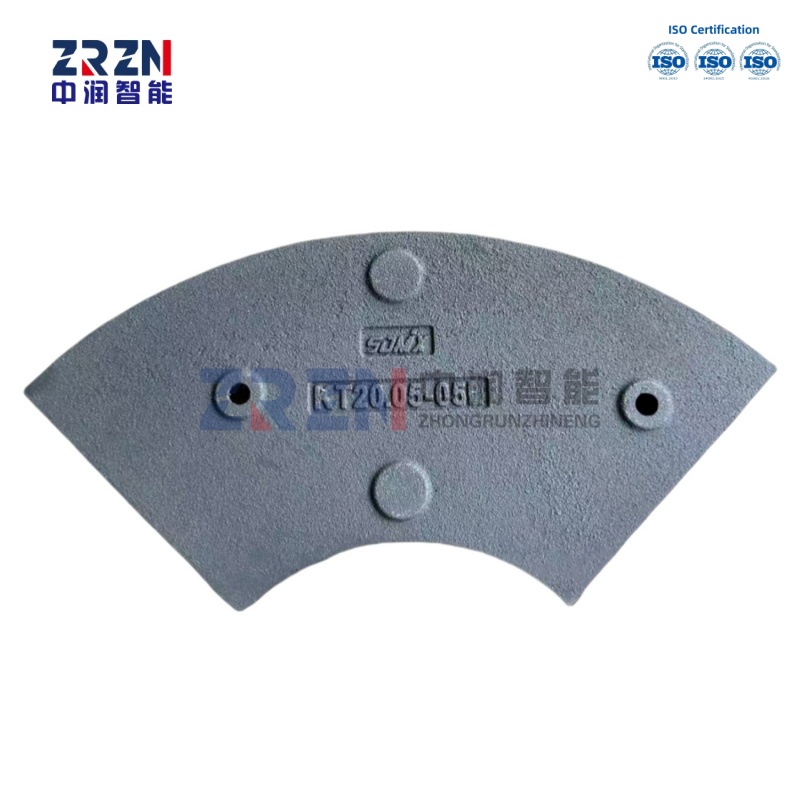

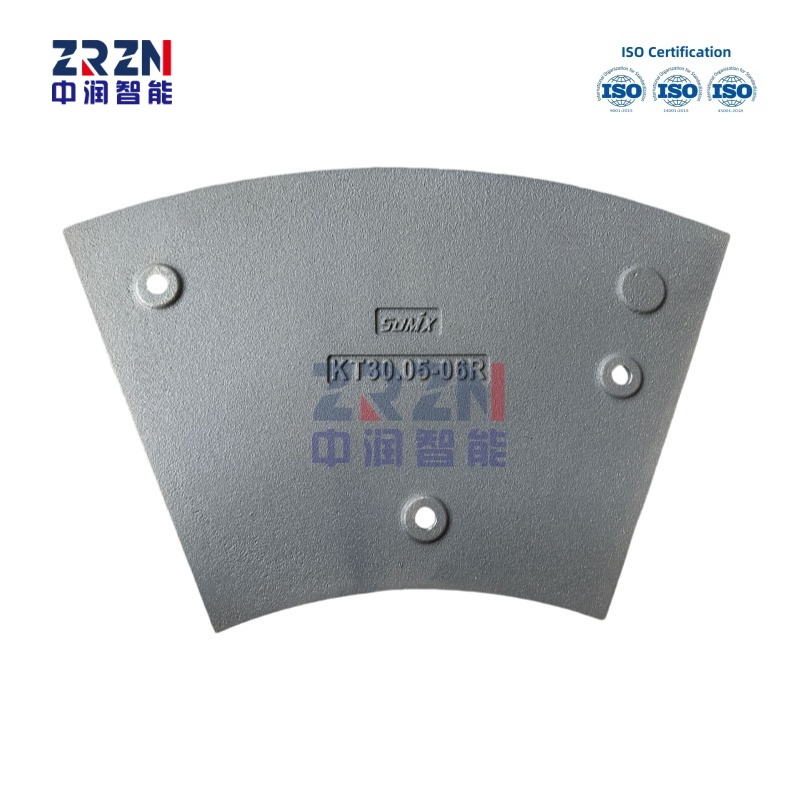

右端ライナー（外側の円）

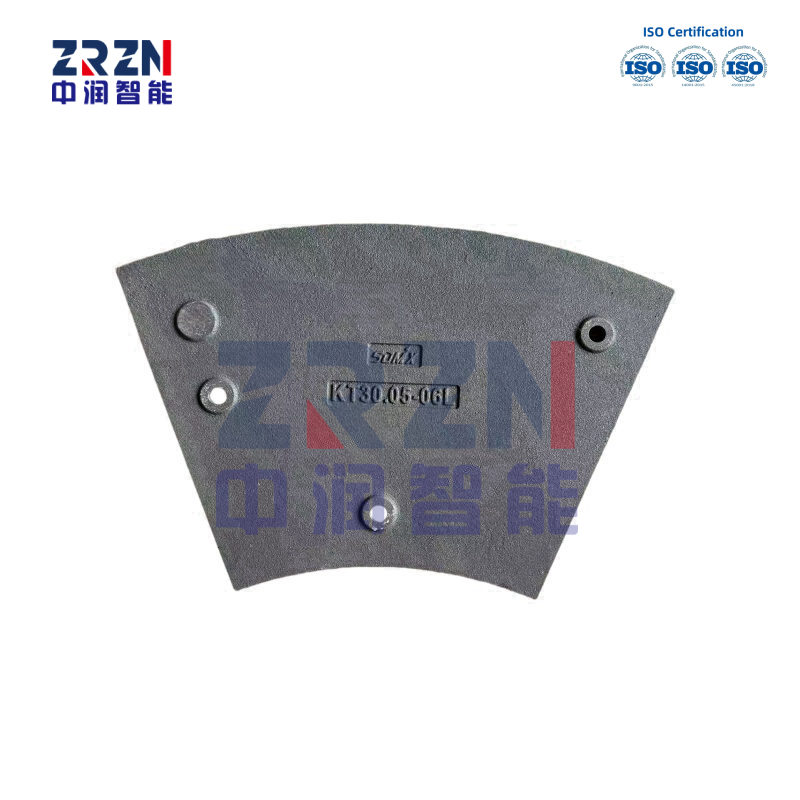

左端ライナー（外側の円）

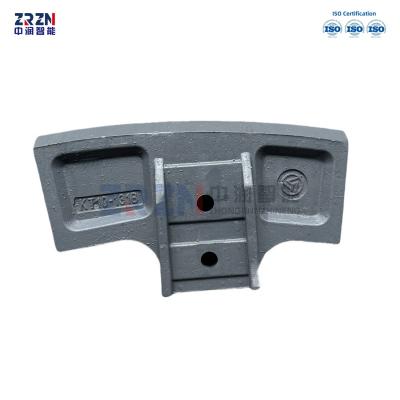

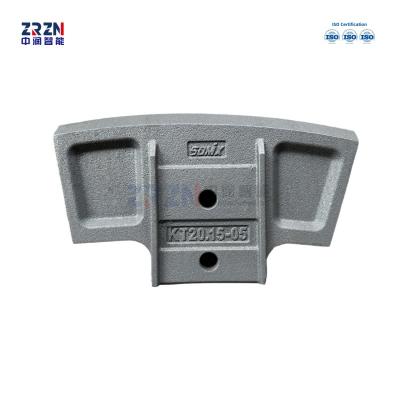

右半円ライナー（内側の円）
左半円ライナー（内側の円）

特徴と利点

- 衝撃最適化設計 - 底部位置に特別に設計され、特定の厚さと 55～60 HRC の硬度で極めて耐摩耗性に優れています。
- 高度なクロム合金 - 26～30%のクロム含有量とモリブデン/バナジウム添加剤が優れた炭化物ネットワークを形成し、耐久性を向上
- KT30との完璧な互換性 - 正確な SDMIX 仕様に合わせて精密に機械加工されており、±0.2mm の許容誤差で簡単に取り付けられます。
- 動作寿命の延長 - 380,000立方メートルを超える性能を検証し、寿命が57％向上しました。

- 最適化されたジオメトリ - 設計されたプロファイルにより、混合効率を高めながら消費電力を 20% 削減します。
- 品質認証 - 完全な材料トレーサビリティと試験記録を備えた ISO 9001 認証製造
- 最適化された応力分布 - エンジニアリング設計により、衝撃の大きいエリアでの応力集中を45%軽減
- インテリジェント生産： 垂直の無枠成形ラインはバッチの一貫性を保証します。

生産ラインの能力

1、縦型無枠造型ライン： 寸法ばらつきを最小限に抑え、高速大量生産を実現します。

2、 ロストフォーム鋳造: 複雑な形状と滑らかな表面を実現し、正確なフィットを実現します。

3、 中周波誘導炉： 高クロム合金（Cr含有量15～28%）の均一な溶融を保証します。

製品パラメータ:

型番		抗張力 σb/Mpa	抗張力 0.2/Mpa	伸長（％）	ご参考までに
新しいモデル番号	旧モデル番号と同じ	最小値	最小値	最小値	HBS ブリネル硬度(BHS)	主な金属組織
QT400-18	QT40-17	400	250	18	130～180	フェライト
QT400-15	-	400	250	15	130～180	フェライト
QT450-10	QT42-10	450	310	10	160-210	フェライト
QT500-7	QT50-5	500	320	7	170-230	フェライト+パーライト
QT600-3	QT60-2	600	370	3	190-270	パーライト+フェライト
QT700-2	QT70-2	700	420	2	225-305	パーライト
QT800-2	QT80-2	800	480	2	245-335	パーライトまたは焼き入れ構造
QT900-2	-	900	600	2	280-360	ベイナイトまたは焼戻しマルテンサイト

	化学組成（質量分率）（％）
	C	シ	マン	Cr	モ	ニ	銅	S	P
KmTBN14Cr2-DT	2.4～3.0	≤0.8	≤2.0	1.5～3.0	≤1.0	3.3～5.0	-	≤0.10	≤0.15
KmTBN14Cr2-GT	3.0～3.6	≤0.8	≤2.0	1.5～3.0	≤1.0	3.3～5.0	-	≤0.15	≤0.15
KmTBCr9Ni5	2.5～3.6	≤2.0	≤2.0	7.0～11.0	≤1.0	4.5～7.0	-	≤0.15	≤0.15
KmTBCr2	2.1～3.6	≤12	≤2.0	1.5～3.0	≤1.0	≤1.0	≤1.2	≤0.10	≤0.15
KmTBCr8	2.1～3.2	1.5～2.2	≤2.0	7.0～11,0	≤1.5	≤1.0	≤1.2	≤0.06	≤0.10
KmlBCr12	2.0～3.3	≤1.5	≤2.0	11.0～14.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
KmTBCr15Mo	2.0～3.3	≤1.2	≤2.0	14.0～18.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
KmTBCr20Mo	2.0～3.3	≤1.2	≤2.0	18.0～23.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
KmTBCr26	2.0～3.3	≤1.2	≤2.0	23.0～30.0	≤3.0	≤2.5	≤2.0	≤0.06	≤0.1

型番	旧モデル番号と同じ	化学組成（質量分率）（％）					残留要素
型番	旧モデル番号と同じ	C≤	Si≤	Mn≤	S≤	P≤	残留要素
ZG200-400	2G15	0.20	0.50	0.80	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
ZG230-450	ZG25	0.30	0.50	0.90	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
ZG270-500	ZG35	0.40	0.50	0.90	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
ZG310-570	2G45	0.50	0.60	0.90	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
ZG340-640	ZG55	0.60	0.60	0.90	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
