LBR-4020 アスファルトミキサーライナー - 高靭性耐熱疲労プレート

LBR-4020シリーズアスファルトバッチングプラント向けに設計されたこの高靭性ライナーは、連続ホットミックス生産における熱疲労と極端な衝撃力に対抗するように特別に設計されています。

注文（MOQ）:
1000kg
商品株:
1000
支払い:
T/T, L/C, Paypal, Western Union
市場価格:
$2
価格:
$45/1000kg
価格帯:
5000 - 10000/$43
価格帯:
1000 - 5000/$44
製品起源:
Anhui
色:
Customized
配送ポート:
Shanghai
リードタイム:
15-30days

今すぐお問い合わせください

製品の詳細

説明：

LBR-4020シリーズアスファルトバッチングプラント向けに設計されたこの高靭性ライナーは、連続ホットミックス製造における熱疲労と極度の衝撃力に特に耐えるよう設計されています。ISO 9001認証プロセスで製造される各ライナーは、高度なロストフォーム鋳造（EPC）と縦型無枠成形技術を用いて精密鋳造されており、99.8%の材料密度を実現することで微細気孔を排除し、構造の均質性を確保しています。中周波誘導炉精錬によって達成されるこのレベルの純度は、熱安定性の向上に直接つながり、20℃から200℃までの繰り返し温度サイクルにおけるひび割れ発生を低減します。

ライナーの中核成分は、モリブデンとニッケルで強化された独自の高クロム合金（Cr含有量27～31%）で、オーステナイト系マトリックス中にM7C3炭化物からなる精緻な金属組織を形成しています。この構造は、56～62 HRCのバランスの取れた硬度と、優れた衝撃靭性（8.2 J/cm²以上）および475 N/mm²の引張強度を実現します。独立した試験により、これらのライナーは32万トン以上のアスファルト混合に耐えることが実証されており、特に優れた熱サイクル耐性に重点が置かれています。これにより、標準ライナーと比較して耐用年数が50%延長されます。曲げ強度は620 N/mm²を超え、大きな機械的負荷下でも寸法安定性を確保します。

当社のデジタルエネルギー管理システムは、有限要素解析（FEA）を用いてライナーの形状を最適化し、高温部における応力集中を45%低減し、エネルギー消費を最小限に抑えます。各ライナーはCNC加工により±0.15mmの公差で製造されており、LBR-4020との完全な互換性を実現し、シームレスな設置を可能にします。40年以上にわたる技術的専門知識に基づき、デジタル摩耗分析を含むライフサイクルサポートを提供し、アスファルトプラントのダウンタイム削減とメンテナンス間隔の延長による運用コスト削減を支援します。

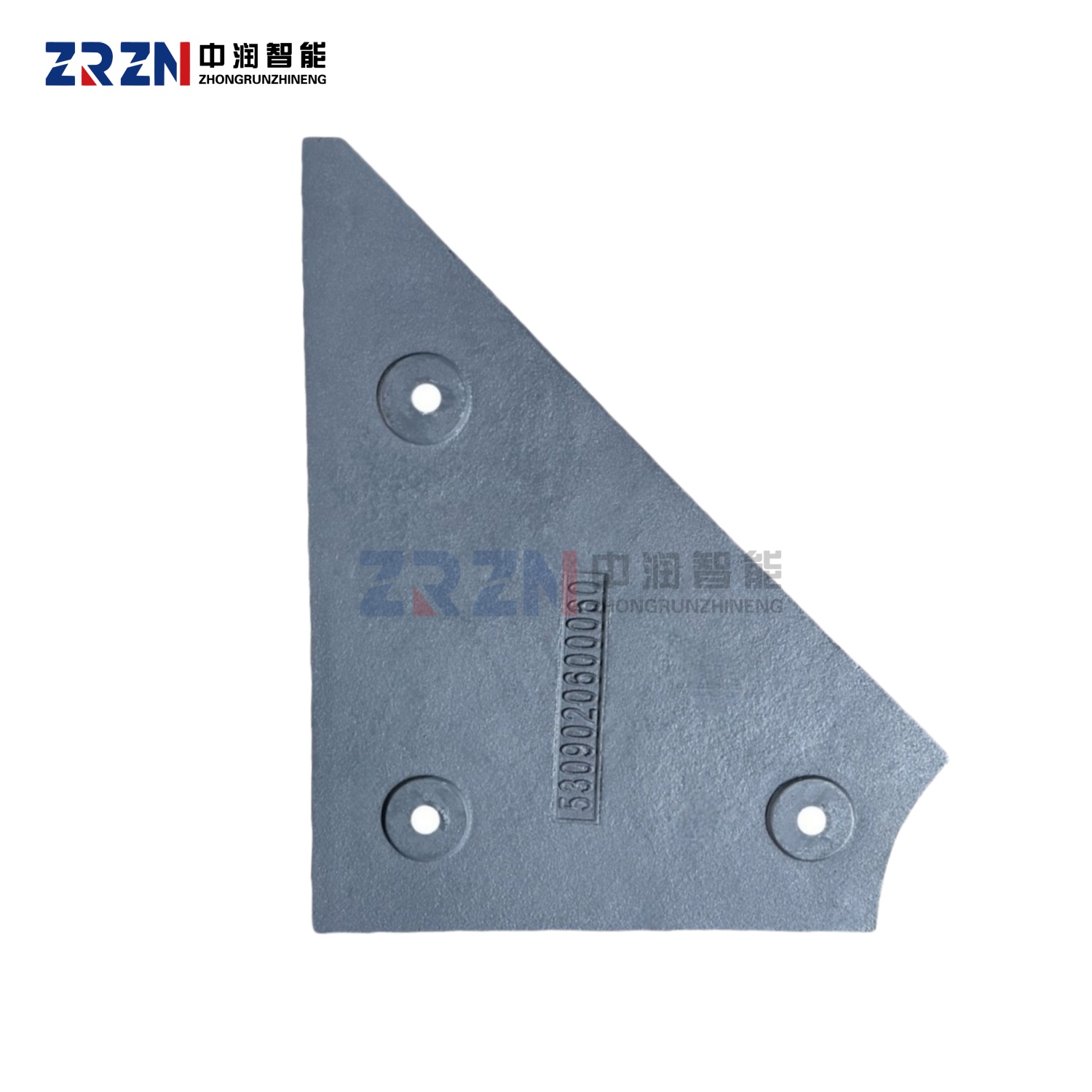

ライナー

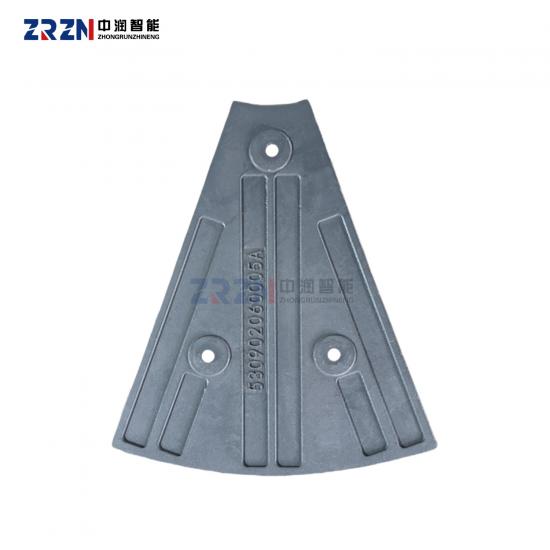

ライナー

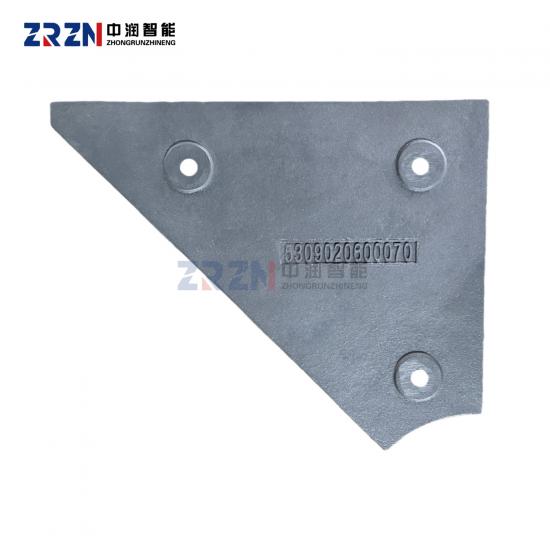

ライナー

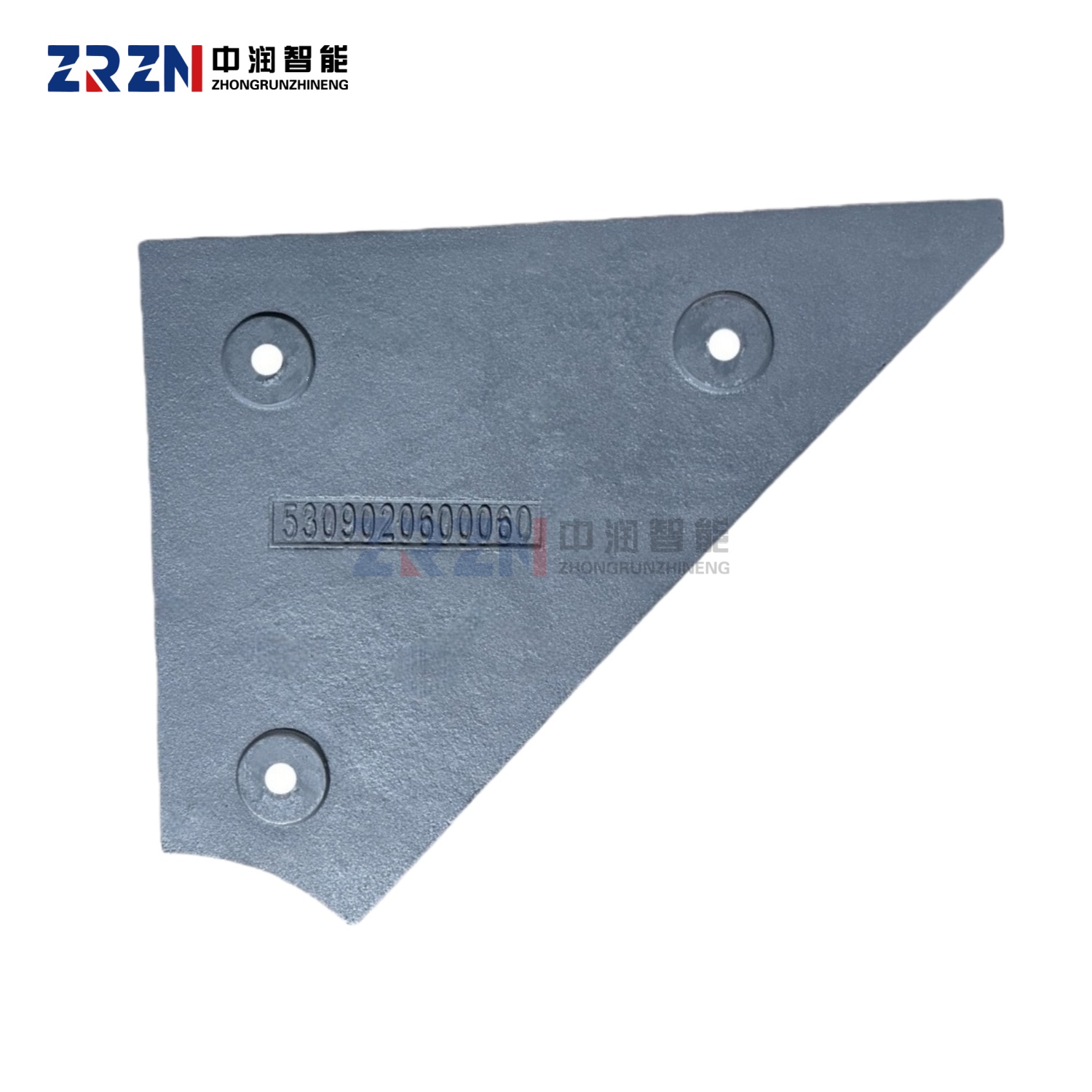

ライナー

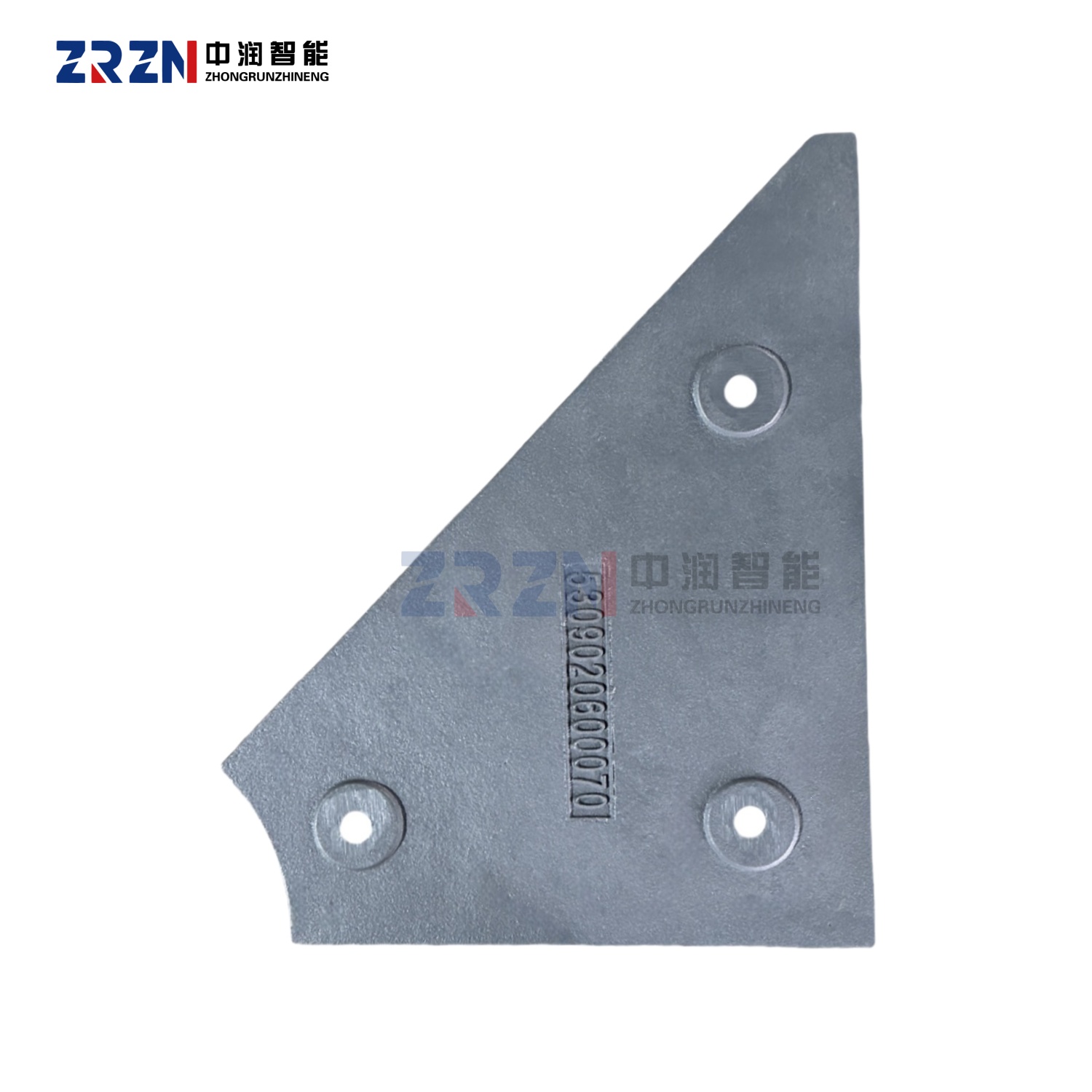

ライナー

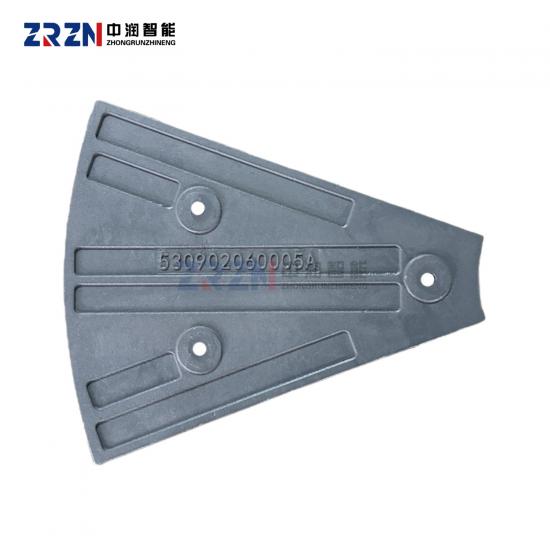

ライナー

特徴と利点

- 先進複合構造モリブデンとバナジウムを添加する高クロム合金 (28 ～ 32% Cr) は、58 ～ 64 HRC の硬度を保証し、アスファルト混合時の激しい摩耗と衝撃力の両方に対してバランスのとれた耐性を提供します。
- 精密鋳造技術当社のロストフォーム鋳造 (EPC) および垂直無枠造型ラインは、99.8% の材料密度を実現し、欠陥を排除して構造的完全性を保証し、運用寿命を延長します。
- 実証済みの長寿命 : 300,000 トンを超えるアスファルト混合を処理できることが独立機関によって検証されており、標準のライナーと比較して最大 50% 長い耐用年数を実現し、交換頻度とダウンタイムを削減します。

- 最適化された熱安定性 : 洗練された金属組織により、高温での連続運転下でも寸法安定性と機械的特性が維持され、変形や熱疲労に抵抗します。
- 付着防止表面設計 : 独自の波形パターンの表面により、アスファルト材料の蓄積が 60% 以上効果的に削減され、一貫した混合効率が確保され、清掃の労力が軽減されます。
- 包括的な品質保証 : ISO 9001 認定のプロセスに従って製造され、材料の完全なトレーサビリティを備え、技術データシートとアフターサービスによってサポートされています。

生産ラインの能力

1、縦型無枠造型ライン： 寸法ばらつきを最小限に抑え、高速大量生産を実現します。

2、 ロストフォーム鋳造: 複雑な形状と滑らかな表面を実現し、正確なフィットを実現します。

3、 中周波誘導炉： 高クロム合金（Cr含有量15～32%）の均一な溶融を保証します。

製品パラメータ:

型番		抗張力 σb/Mpa	抗張力 0.2/Mpa	伸長（％）	ご参考までに
新しいモデル番号	旧モデル番号と同じ	最小値	最小値	最小値	HBS ブリネル硬度(BHS)	主な金属組織
QT400-18	QT40-17	400	250	18	130～180	フェライト
QT400-15	-	400	250	15	130～180	フェライト
QT450-10	QT42-10	450	310	10	160-210	フェライト
QT500-7	QT50-5	500	320	7	170-230	フェライト+パーライト
QT600-3	QT60-2	600	370	3	190-270	パーライト+フェライト
QT700-2	QT70-2	700	420	2	225-305	パーライト
QT800-2	QT80-2	800	480	2	245-335	パーライトまたは焼き入れ構造
QT900-2	-	900	600	2	280-360	ベイナイトまたは焼戻しマルテンサイト

	化学組成（質量分率）（％）
	C	シ	マン	Cr	モ	ニ	銅	S	P
KmTBN14Cr2-DT	2.4～3.0	≤0.8	≤2.0	1.5～3.0	≤1.0	3.3～5.0	-	≤0.10	≤0.15
KmTBN14Cr2-GT	3.0～3.6	≤0.8	≤2.0	1.5～3.0	≤1.0	3.3～5.0	-	≤0.15	≤0.15
KmTBCr9Ni5	2.5～3.6	≤2.0	≤2.0	7.0～11.0	≤1.0	4.5～7.0	-	≤0.15	≤0.15
KmTBCr2	2.1～3.6	≤12	≤2.0	1.5～3.0	≤1.0	≤1.0	≤1.2	≤0.10	≤0.15
KmTBCr8	2.1～3.2	1.5～2.2	≤2.0	7.0～11,0	≤1.5	≤1.0	≤1.2	≤0.06	≤0.10
KmlBCr12	2.0～3.3	≤1.5	≤2.0	11.0～14.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
KmTBCr15Mo	2.0～3.3	≤1.2	≤2.0	14.0～18.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
KmTBCr20Mo	2.0～3.3	≤1.2	≤2.0	18.0～23.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
KmTBCr26	2.0～3.3	≤1.2	≤2.0	23.0～30.0	≤3.0	≤2.5	≤2.0	≤0.06	≤0.1

型番	旧モデル番号と同じ	化学組成（質量分率）（％）					残留要素
型番	旧モデル番号と同じ	C≤	Si≤	Mn≤	S≤	P≤	残留要素
ZG200-400	2G15	0.20	0.50	0.80	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
ZG230-450	ZG25	0.30	0.50	0.90	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
ZG270-500	ZG35	0.40	0.50	0.90	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
ZG310-570	2G45	0.50	0.60	0.90	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
ZG340-640	ZG55	0.60	0.60	0.90	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
