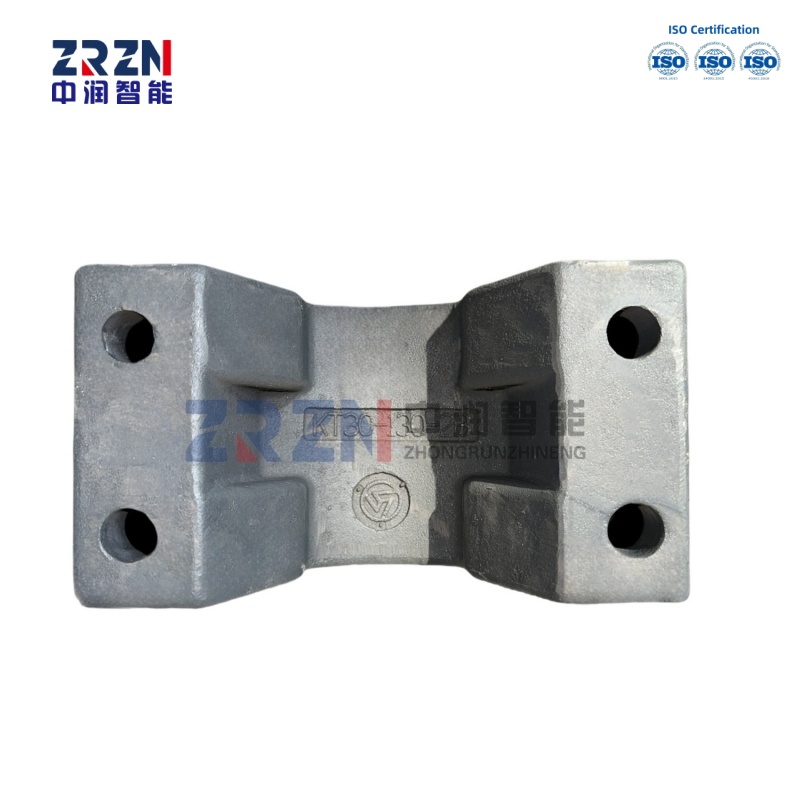

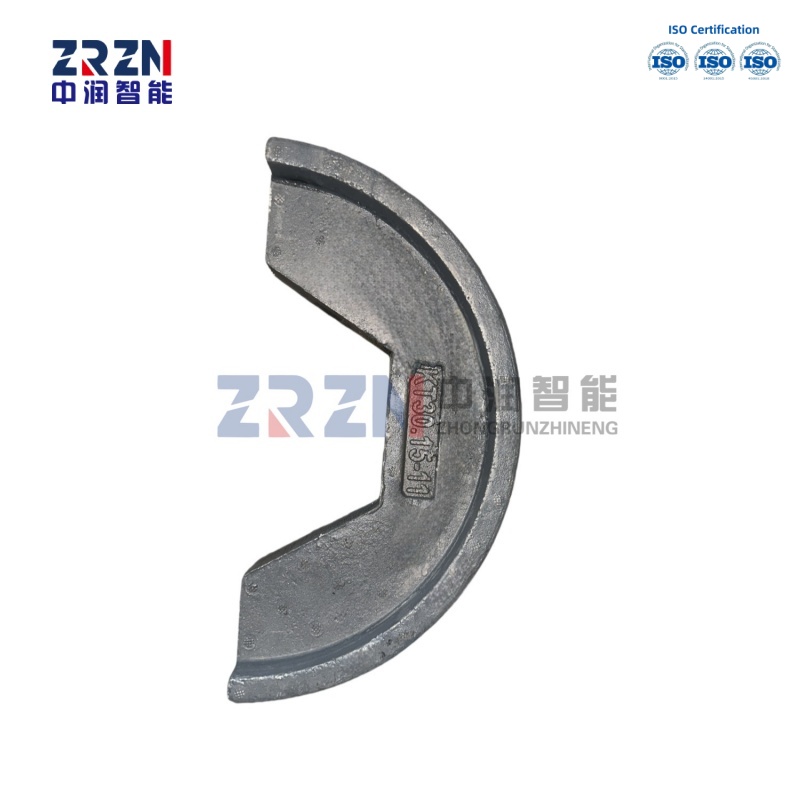

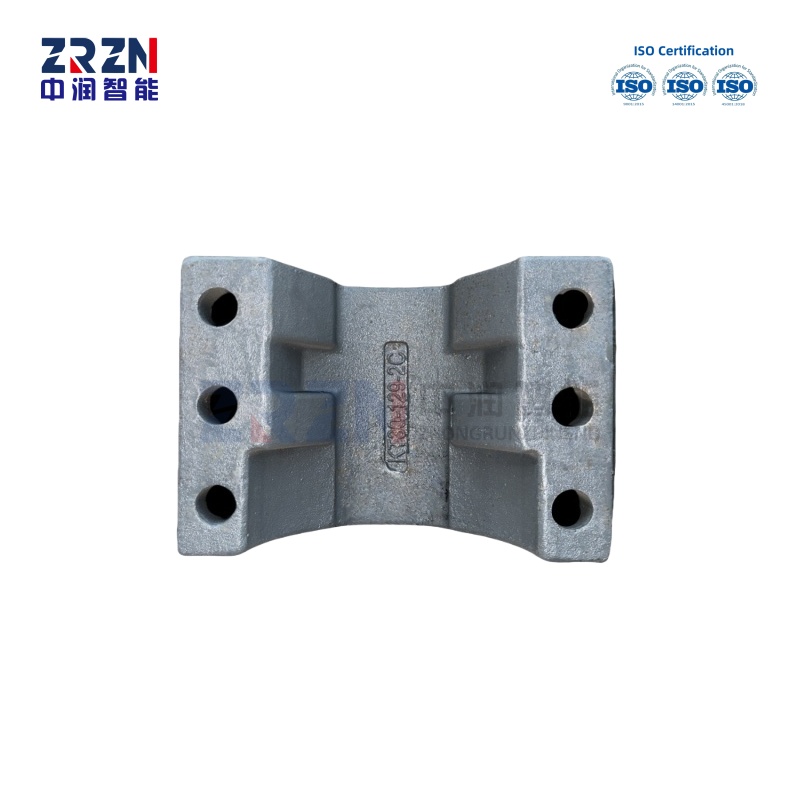

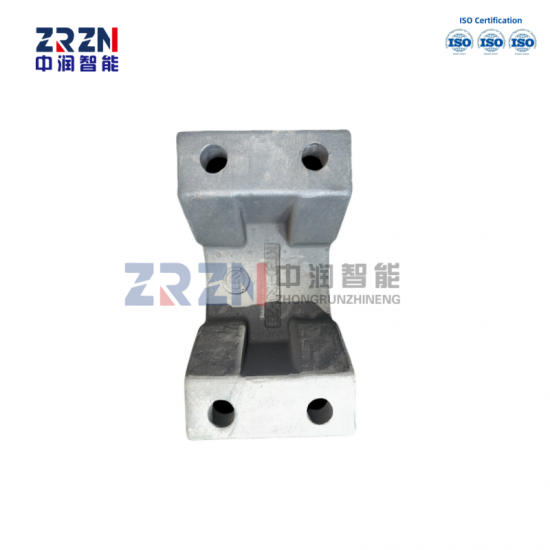

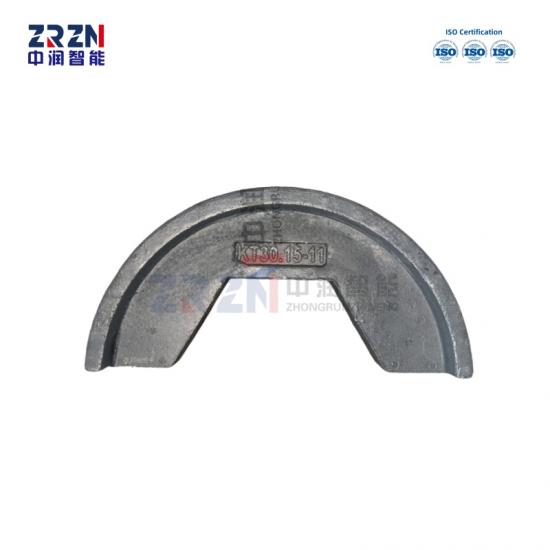

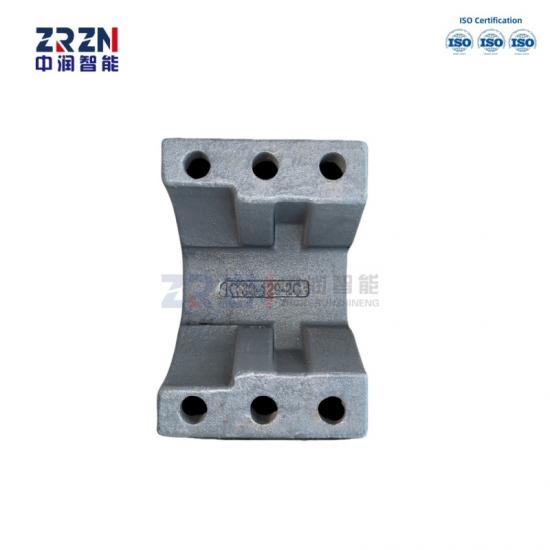

SDMIX KT20 ミキサーコネクタ - ダイナミックバランスリンケージシステム

ブランド:
SDMIX
注文（MOQ）:
1000kg
商品株:
1000
支払い:
T/T, L/C, Paypal, Western Union
市場価格:
$2
価格:
$30/1000kg
価格帯:
5000 - 10000/$28
価格帯:
1000 - 5000/$29
製品起源:
Anhui
色:
Customized
配送ポート:
Shanghai
リードタイム:
15-30days

今すぐお問い合わせください

製品の詳細

説明：

SDMIX KT20シリーズコンクリートミキサー向けに精密に設計された当社のダイナミックバランスコネクタは、過酷なミキシング環境下におけるスムーズな動力伝達と動作安定性を確保するための重要な役割を担っています。ISO 9001認証を取得した当社の生産システムで製造される各コネクタコンポーネントは、高度なロストフォーム鋳造（EPC）と縦型無枠成形プロセスを経ており、99.8%という卓越した材料密度を実現しています。これにより構造上の弱点が排除され、継続的な高負荷下でも信頼性の高い性能を発揮します。

本コネクタは、銅とバナジウムを戦略的に添加した当社の特殊合金配合を採用し、中周波誘導炉で精錬することで、57～63 HRCの最適化された硬度を持つ均質な微細構造を実現しています。この先進的な材料技術は優れた耐疲労性を備え、独立機関による検証で45万回以上の動作サイクル性能が確認されています。これは、標準部品と比較して58%の耐用年数向上に相当します。強化された金属組織（パーライトマトリックス中のM3C炭化物）は、500 N/mm²の引張強度と7.8 J/cm²の衝撃靭性など、卓越した機械的特性を実現し、衝撃荷重条件下でも信頼性の高い動作を保証します。

当社のデジタル製造プロセスには、振動のない動作を実現するダイナミックバランシング技術が組み込まれています。各コネクタは±0.10mmの公差で精密加工されており、KT20シリーズとの完全な互換性を確保しています。コネクタの形状は有限要素解析によって最適化されており、部品全体に応力が均等に分散されるため、応力集中箇所が48%減少し、最適な電力伝送効率が維持されます。特殊な表面処理と熱処理プロセスにより、高摩擦領域の耐摩耗性が向上し、部品寿命が延び、メンテナンスの必要性が軽減されます。

包括的な技術文書と迅速な顧客サポートを備えたこれらのコネクタは、商業用コンクリート製造業務において簡単に設置でき、長期的な信頼性を確保するように設計されており、ダウンタイムを最小限に抑え、運用効率を最大限に高めます。

左ミキシングアーム
右ミキシングアーム
中央ミキシングアーム

特徴と利点

- 高度な合金組成 - 高クロム合金により、58 ～ 65 HRC の硬度と優れた耐摩耗性が保証され、高負荷の混合に最適です。
- 構造健全性保証 - ロストフォーム鋳造と垂直無枠成形により 99.7% を超える密度が達成され、欠陥がなくなり、構造の完全性が保証されて寿命が長くなります。
- 完璧なKT20互換性 - 正確な SDMIX 仕様に合わせて精密に機械加工されており、±0.2mm の許容誤差で簡単に取り付けられます。
- 優れた機械的特性 - 引張強度 450 N/mm²、衝撃靭性 ≥ 8 J/cm² で、高負荷下でも信頼性の高いパフォーマンスを実現します。

- 最適化されたジオメトリ - 設計されたプロファイルにより、混合効率を高めながら消費電力を 20% 削減します。
- 優れた耐用年数 - 完全な材料トレーサビリティと技術サポートを備えた ISO 9001 認定製造。
- ユニバーサルな互換性 : BHS、AMMANN、NFLG、DEX、SICOMA、TEKA、CONELE などのミキサーブランド向けに精密に設計されています。
- インテリジェント生産： 垂直の無枠成形ラインはバッチの一貫性を保証します。

生産ラインの能力

1、縦型無枠造型ライン： 寸法ばらつきを最小限に抑え、高速大量生産を実現します。

2、 ロストフォーム鋳造: 複雑な形状と滑らかな表面を実現し、正確なフィットを実現します。

3、 中周波誘導炉： 高クロム合金（Cr含有量15～28%）の均一な溶融を保証します。

製品パラメータ:

型番		抗張力 σb/Mpa	抗張力 0.2/Mpa	伸長（％）	ご参考までに
新しいモデル番号	旧モデル番号と同じ	最小値	最小値	最小値	HBS ブリネル硬度(BHS)	主な金属組織
QT400-18	QT40-17	400	250	18	130～180	フェライト
QT400-15	-	400	250	15	130～180	フェライト
QT450-10	QT42-10	450	310	10	160-210	フェライト
QT500-7	QT50-5	500	320	7	170-230	フェライト+パーライト
QT600-3	QT60-2	600	370	3	190-270	パーライト+フェライト
QT700-2	QT70-2	700	420	2	225-305	パーライト
QT800-2	QT80-2	800	480	2	245-335	パーライトまたは焼き入れ構造
QT900-2	-	900	600	2	280-360	ベイナイトまたは焼戻しマルテンサイト

	化学組成（質量分率）（％）
	C	シ	マン	Cr	モ	ニ	銅	S	P
KmTBN14Cr2-DT	2.4～3.0	≤0.8	≤2.0	1.5～3.0	≤1.0	3.3～5.0	-	≤0.10	≤0.15
KmTBN14Cr2-GT	3.0～3.6	≤0.8	≤2.0	1.5～3.0	≤1.0	3.3～5.0	-	≤0.15	≤0.15
KmTBCr9Ni5	2.5～3.6	≤2.0	≤2.0	7.0～11.0	≤1.0	4.5～7.0	-	≤0.15	≤0.15
KmTBCr2	2.1～3.6	≤12	≤2.0	1.5～3.0	≤1.0	≤1.0	≤1.2	≤0.10	≤0.15
KmTBCr8	2.1～3.2	1.5～2.2	≤2.0	7.0～11,0	≤1.5	≤1.0	≤1.2	≤0.06	≤0.10
KmlBCr12	2.0～3.3	≤1.5	≤2.0	11.0～14.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
KmTBCr15Mo	2.0～3.3	≤1.2	≤2.0	14.0～18.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
KmTBCr20Mo	2.0～3.3	≤1.2	≤2.0	18.0～23.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
KmTBCr26	2.0～3.3	≤1.2	≤2.0	23.0～30.0	≤3.0	≤2.5	≤2.0	≤0.06	≤0.1

型番	旧モデル番号と同じ	化学組成（質量分率）（％）					残留要素
型番	旧モデル番号と同じ	C≤	Si≤	Mn≤	S≤	P≤	残留要素
ZG200-400	2G15	0.20	0.50	0.80	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
ZG230-450	ZG25	0.30	0.50	0.90	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
ZG270-500	ZG35	0.40	0.50	0.90	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
ZG310-570	2G45	0.50	0.60	0.90	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
ZG340-640	ZG55	0.60	0.60	0.90	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
