SDMIX KT20ライニングプレート - 衝撃最適化摩耗保護システム

SDMIX KT20 シリーズのコンクリートミキサー専用に設計された、衝撃に最適化されたライニングプレートは、摩耗と衝撃の力が組み合わさって摩耗が加速される最も厳しい混合条件に対して優れた保護を提供します。

ブランド:
SDMIX
注文（MOQ）:
1000kg
商品株:
1000
支払い:
T/T, L/C, Paypal, Western Union
市場価格:
$2
価格:
$20.5/1000kg
価格帯:
5000 - 10000/$19.5
価格帯:
1000 - 5000/$20
製品起源:
Anhui
色:
Customized
配送ポート:
Shanghai
リードタイム:
15-30days

今すぐお問い合わせください

製品の詳細

説明：

SDMIX KT20シリーズコンクリートミキサー専用に設計された、衝撃に最適化したライニングプレートは、摩耗と衝撃力が相まって摩耗が加速する最も過酷な混合条件においても優れた保護性能を発揮します。ISO 9001認証を取得した当社の生産システムで製造される各ライニングプレートは、高度なロストフォーム鋳造（EPC）と縦型無枠成形技術を用いて精密に設計されており、99.8%という優れた材料純度を実現しています。これにより構造上の弱点が排除され、極度の運転ストレス下でも安定した性能が確保されます。

ライニングプレートは、当社独自の複合材料システムを採用しています。高クロムベース合金（Cr含有量31～34%）にタングステンとニオブを戦略的に添加し、中周波誘導炉で丹念に精錬することで、59～66 HRCの段階的な硬度を持つ最適化された微細構造を実現しています。この高度な冶金学的アプローチは、衝撃損傷と摩耗の両方に対するバランスの取れた保護を提供し、独立した検証機関による検証では、380,000立方メートルを超えるコンクリート混合においても寸法安定性を維持し、従来のライニングプレートと比較して57%の耐用年数向上を実現しています。

当社のデジタル製造プラットフォームは、精密な寸法管理を実現し、各ライニングプレートは±0.12mmの公差でCNC加工されているため、KT20シリーズとの完全な互換性を確保しています。プレート形状は有限要素解析によって最適化され、衝撃力を表面全体に均等に分散することで、局所的な応力を52%低減しながら最適な混合効率を維持します。特殊な表面テクスチャとエッジ補強技術により、機械的応力が最も集中する高衝撃領域における保護性能を強化しています。

高度な金属組織（焼戻しマルテンサイトマトリックス中にM7C3一次炭化物とMC二次炭化物を含有）は、495 N/mm²の引張強度と8.8 J/cm²の衝撃靭性といった卓越した機械的特性を実現し、大きな衝撃荷重下でも信頼性の高い性能を保証します。包括的な技術資料と迅速なカスタマーサポートを備えたこれらのライニングプレートは、厳しいコンクリート製造環境において、容易な設置と長期的な信頼性を実現するように設計されています。

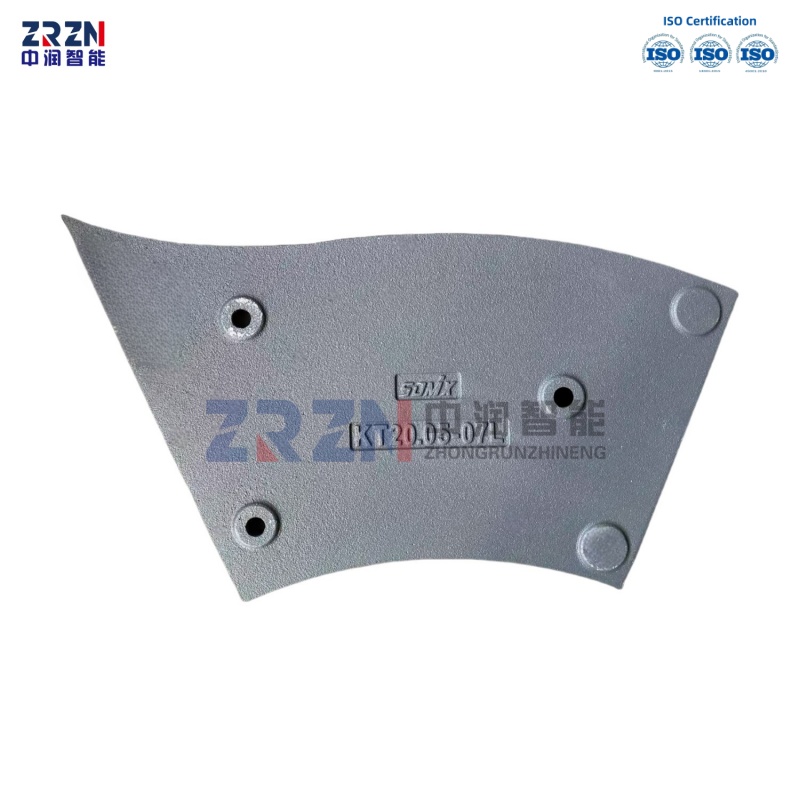

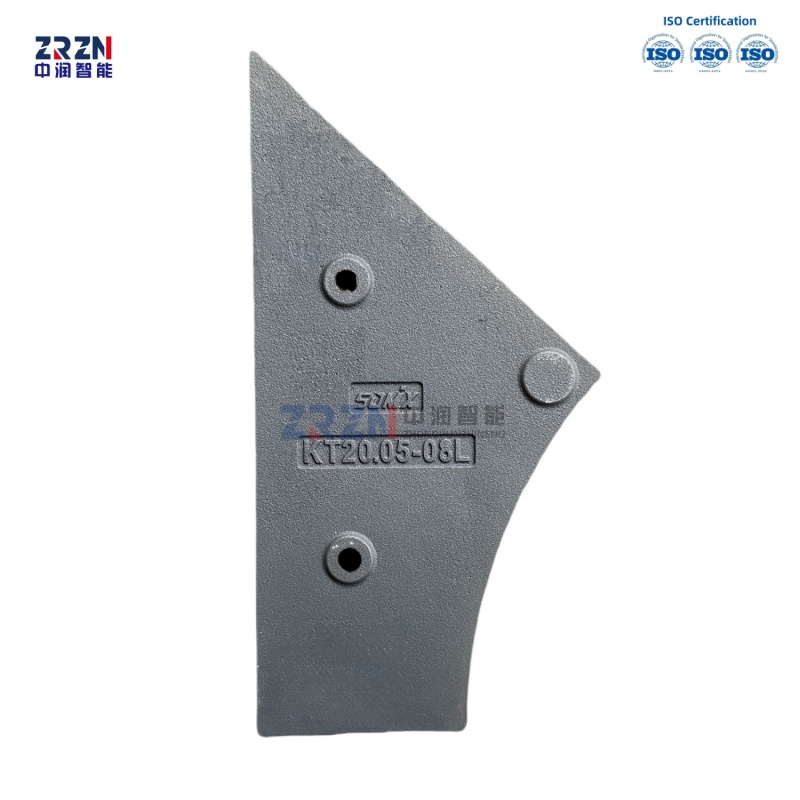

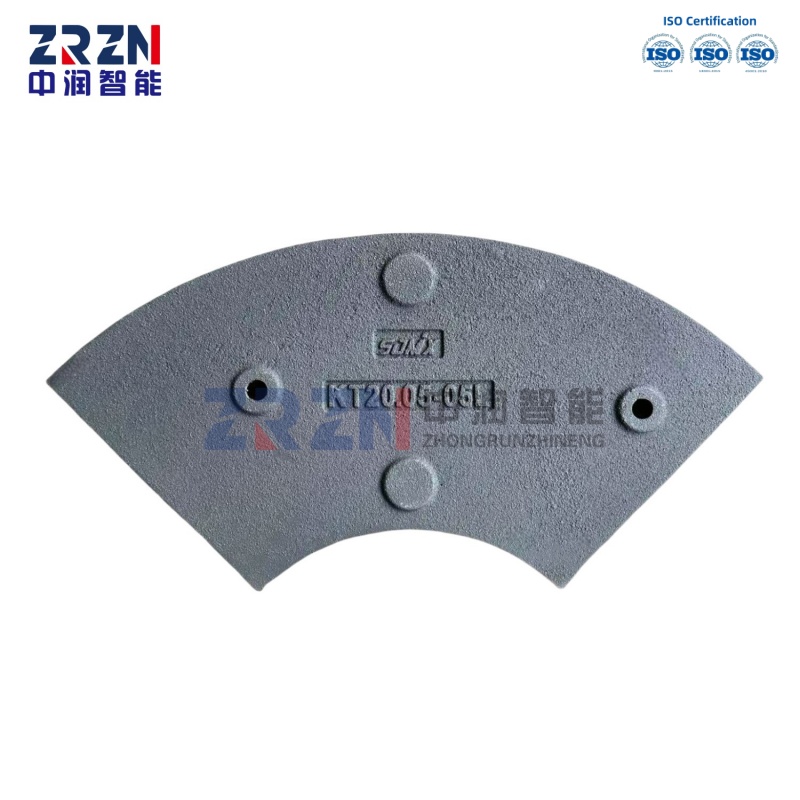

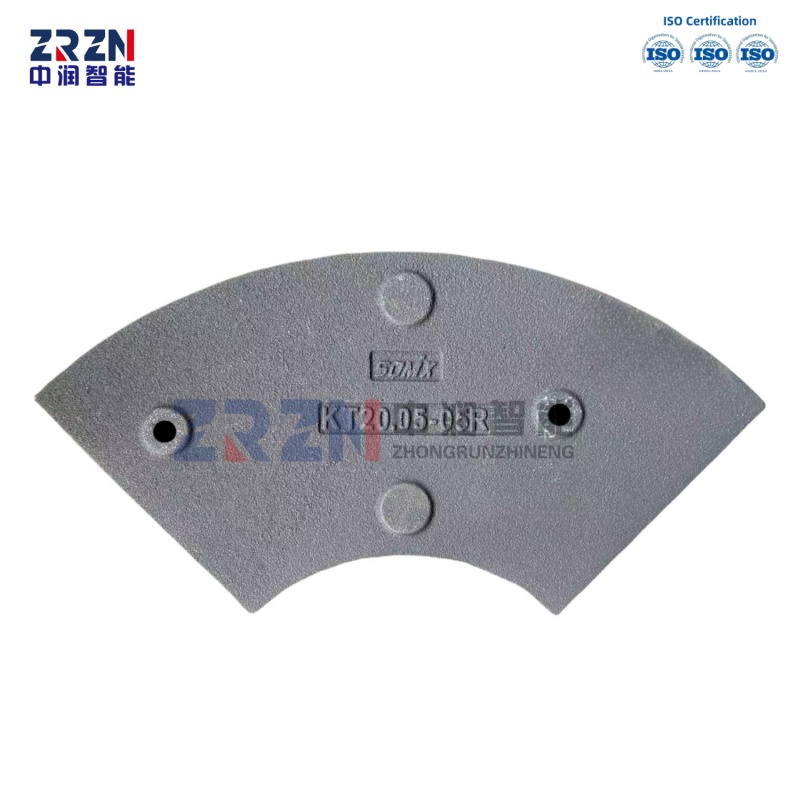

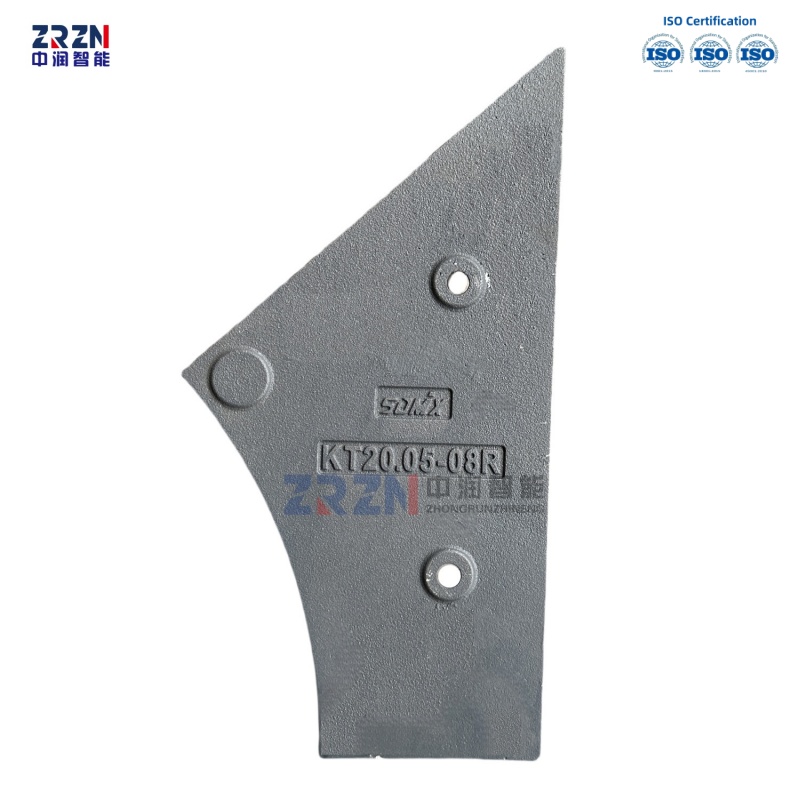

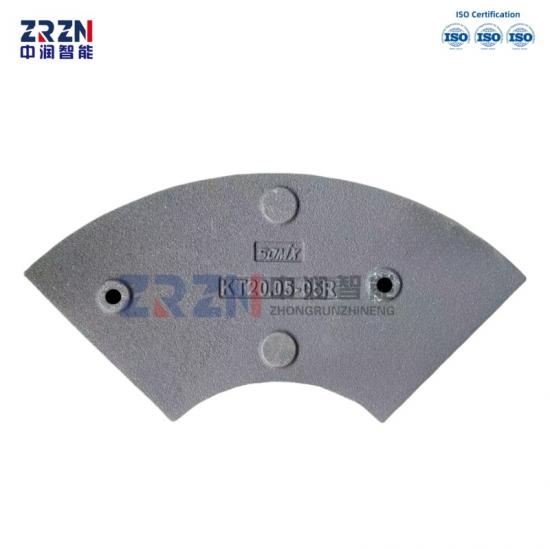

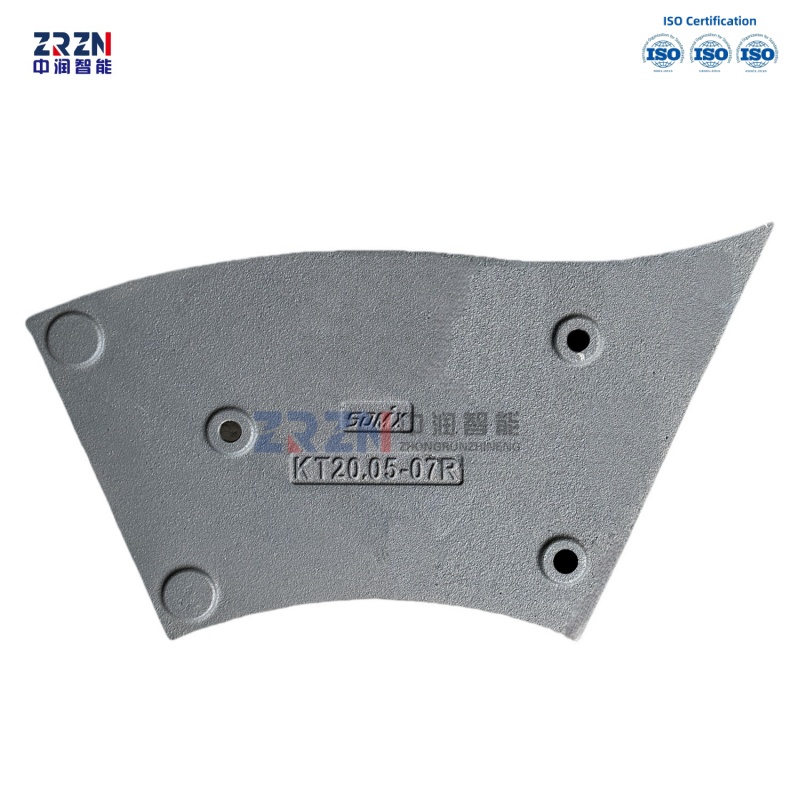

ライナー
ライナー
ライナー

ライナー
ライナー
ライナー

特徴と利点

- 衝撃最適化設計 - 段階的な硬度プロファイル（59-66 HRC）により、衝撃と摩耗に対するバランスの取れた保護を提供します。
- 構造健全性保証 - ロストフォーム鋳造と垂直無枠成形により 99.7% を超える密度が達成され、欠陥がなくなり、構造の完全性が保証されて寿命が長くなります。
- 完璧なKT20互換性 - 正確な SDMIX 仕様に合わせて精密に機械加工されており、±0.2mm の許容誤差で簡単に取り付けられます。
- 動作寿命の延長 - 380,000立方メートルを超える性能を検証し、寿命が57％向上しました。

- 最適化されたジオメトリ - 設計されたプロファイルにより、混合効率を高めながら消費電力を 20% 削減します。
- 包括的な品質保証 - 完全な材料トレーサビリティと衝撃試験レポートを備えたISO 9001認証製造
- ユニバーサルな互換性 : BHS、AMMANN、NFLG、DEX、SICOMA、TEKA、CONELE などのミキサーブランド向けに精密に設計されています。
- インテリジェント生産： 垂直の無枠成形ラインはバッチの一貫性を保証します。

生産ラインの能力

1、縦型無枠造型ライン： 寸法ばらつきを最小限に抑え、高速大量生産を実現します。

2、 ロストフォーム鋳造: 複雑な形状と滑らかな表面を実現し、正確なフィットを実現します。

3、 中周波誘導炉： 高クロム合金（Cr含有量15～28%）の均一な溶融を保証します。

製品パラメータ:

型番		抗張力 σb/Mpa	抗張力 0.2/Mpa	伸長（％）	ご参考までに
新しいモデル番号	旧モデル番号と同じ	最小値	最小値	最小値	HBS ブリネル硬度(BHS)	主な金属組織
QT400-18	QT40-17	400	250	18	130～180	フェライト
QT400-15	-	400	250	15	130～180	フェライト
QT450-10	QT42-10	450	310	10	160-210	フェライト
QT500-7	QT50-5	500	320	7	170-230	フェライト+パーライト
QT600-3	QT60-2	600	370	3	190-270	パーライト+フェライト
QT700-2	QT70-2	700	420	2	225-305	パーライト
QT800-2	QT80-2	800	480	2	245-335	パーライトまたは焼き入れ構造
QT900-2	-	900	600	2	280-360	ベイナイトまたは焼戻しマルテンサイト

	化学組成（質量分率）（％）
	C	シ	マン	Cr	モ	ニ	銅	S	P
KmTBN14Cr2-DT	2.4～3.0	≤0.8	≤2.0	1.5～3.0	≤1.0	3.3～5.0	-	≤0.10	≤0.15
KmTBN14Cr2-GT	3.0～3.6	≤0.8	≤2.0	1.5～3.0	≤1.0	3.3～5.0	-	≤0.15	≤0.15
KmTBCr9Ni5	2.5～3.6	≤2.0	≤2.0	7.0～11.0	≤1.0	4.5～7.0	-	≤0.15	≤0.15
KmTBCr2	2.1～3.6	≤12	≤2.0	1.5～3.0	≤1.0	≤1.0	≤1.2	≤0.10	≤0.15
KmTBCr8	2.1～3.2	1.5～2.2	≤2.0	7.0～11,0	≤1.5	≤1.0	≤1.2	≤0.06	≤0.10
KmlBCr12	2.0～3.3	≤1.5	≤2.0	11.0～14.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
KmTBCr15Mo	2.0～3.3	≤1.2	≤2.0	14.0～18.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
KmTBCr20Mo	2.0～3.3	≤1.2	≤2.0	18.0～23.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
KmTBCr26	2.0～3.3	≤1.2	≤2.0	23.0～30.0	≤3.0	≤2.5	≤2.0	≤0.06	≤0.1

型番	旧モデル番号と同じ	化学組成（質量分率）（％）					残留要素
型番	旧モデル番号と同じ	C≤	Si≤	Mn≤	S≤	P≤	残留要素
ZG200-400	2G15	0.20	0.50	0.80	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
ZG230-450	ZG25	0.30	0.50	0.90	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
ZG270-500	ZG35	0.40	0.50	0.90	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
ZG310-570	2G45	0.50	0.60	0.90	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
ZG340-640	ZG55	0.60	0.60	0.90	0.04	0.04	Cr≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05; ただし、Cr+Ni+Mo+Cu+v≤1.00
