製品

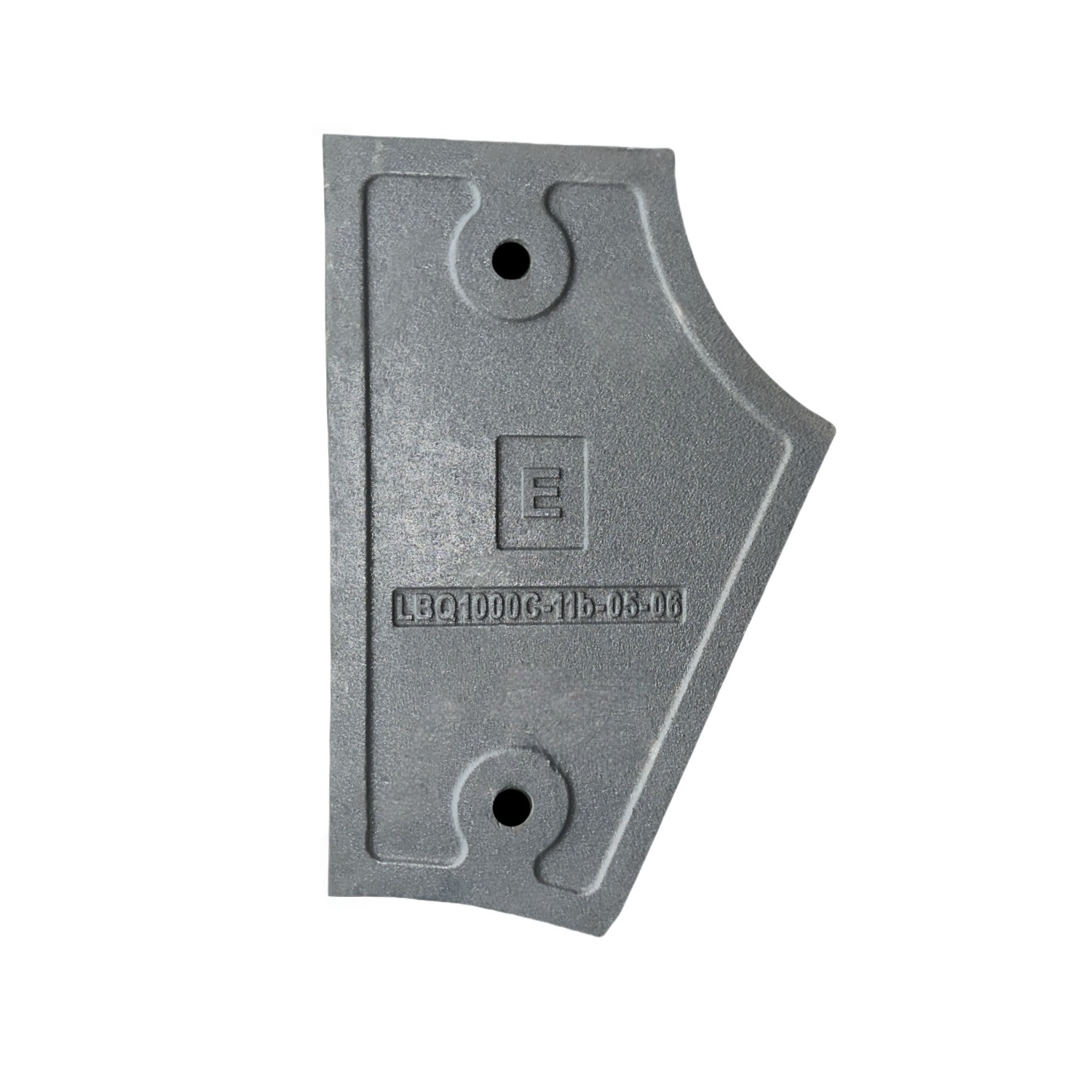

LBQ1500アスファルトミキサー機器用耐久性の高い高クロム合金ライナー

継続的なアスファルト生産の過酷な環境に耐えるように設計された、LBQ1500 アスファルトミキサー機器用の耐久性の高い高クロム合金ライナーは、混合室に優れた保護を提供します。

注文（MOQ）:
1000kg
商品株:
1000
支払い:
T/T, L/C, Paypal, Western Union
市場価格:
$3
価格:
$1.98/1000kg
価格帯:
1000 - 5000/$1.96
価格帯:
5000 - 10000/$1.93
製品起源:
Anhui
色:
Customized
配送ポート:
Shanghai
リードタイム:
15-30days

今すぐお問い合わせください

製品の詳細

説明：

LBQ1500アスファルトミキサー設備用の耐久性に優れた高クロム合金ライナーは、連続アスファルト生産の過酷な環境に耐えるよう設計されており、ミキシングチャンバーをしっかりと保護します。Zhongrun Intelligent Equipmentでは、高度な製造技術と数十年にわたる冶金専門知識を融合させ、卓越した性能と長寿命を実現する摩耗部品を製造しています。当社の製造プロセスは、ロストフォーム鋳造ラインを用いた精密な型枠作成から始まります。これにより、複雑な内部形状と滑らかな表面仕上げを実現し、材料の付着を最小限に抑え、効率的な混合流動を促進します。さらに、当社の垂直型枠レス成形システムにより、卓越した寸法精度を維持し、LBQ1500ミキサー内に完璧にフィットします。設置時の煩雑さを解消し、最適な運用性能を実現します。

材料の完全性は、当社製品の耐久性の基盤となります。当社は中周波誘導炉を用いて合金組成を精密に制御することで、重要な特性のバランスが最適化された高クロム合金を開発しています。これは単に高硬度を達成するだけではありません。広範な研究と業界との連携を通じて開発された当社独自の熱処理プロトコルは、金属組織を洗練させ、卓越した靭性と熱疲労耐性を実現します。その結果、アスファルト製造に特有の摩耗、機械的衝撃、熱サイクルといった複合ストレス下でも構造的完全性を維持するライナーが実現します。ISO 9001認証を取得した当社の管理システムに基づく厳格な品質管理には、引張強度、衝撃靭性、微細構造分析に関する包括的な試験が含まれており、すべてのライナーが当社の厳格な信頼性基準を満たしていることを保証します。

当社のライナーに投資することで、運用コストの削減と機器の稼働時間の最大化を実現できます。耐用年数の延長は、交換回数の削減、部品在庫コストの削減、そして生産中断の低減に直接つながります。シームレスなトレーサビリティを実現する統合デジタル管理プラットフォームと、迅速な技術サポートの提供へのコミットメントに基づき、アスファルト混合工程の効率性と収益性を維持するための包括的なソリューションを提供します。

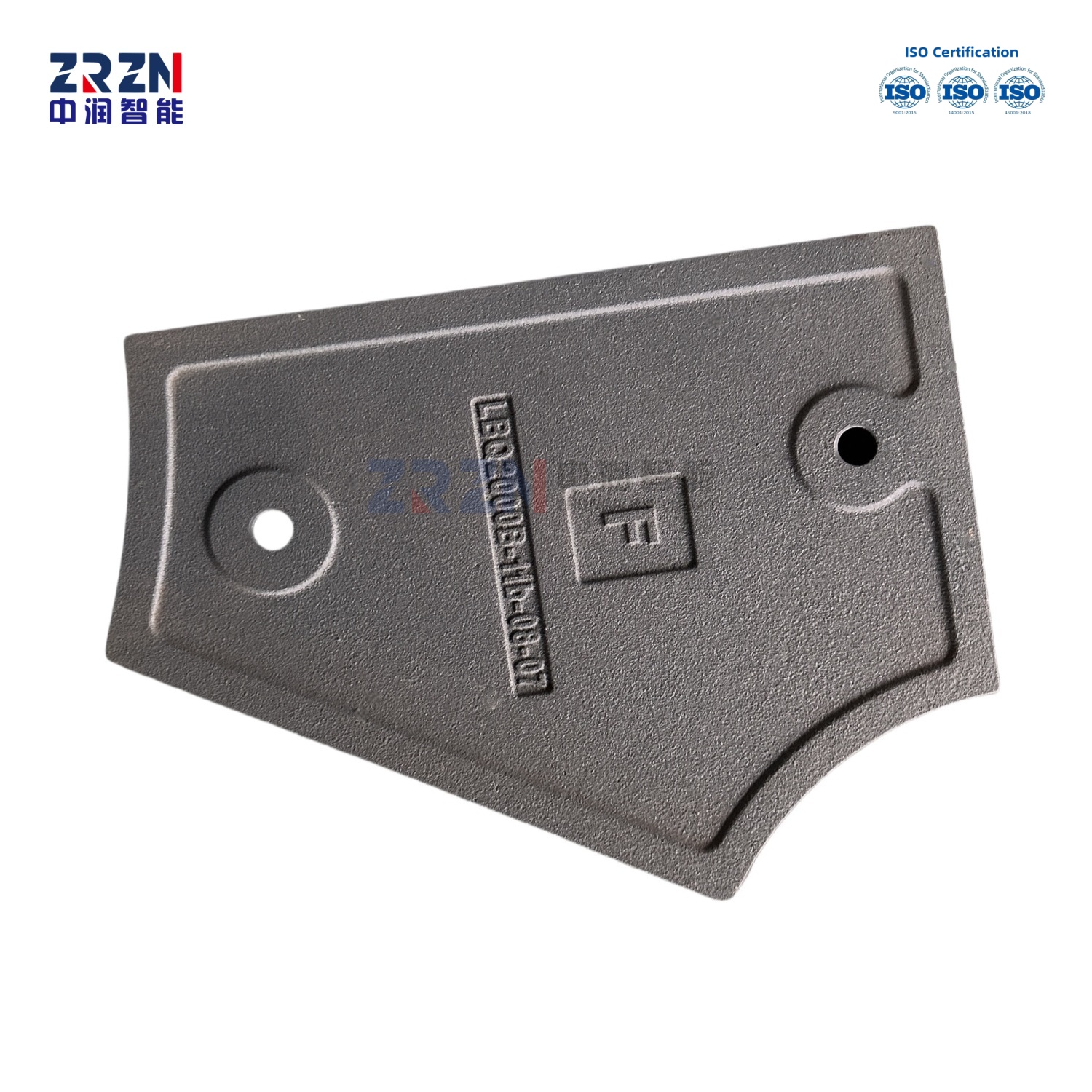

ライナープレートB
ライナープレートB

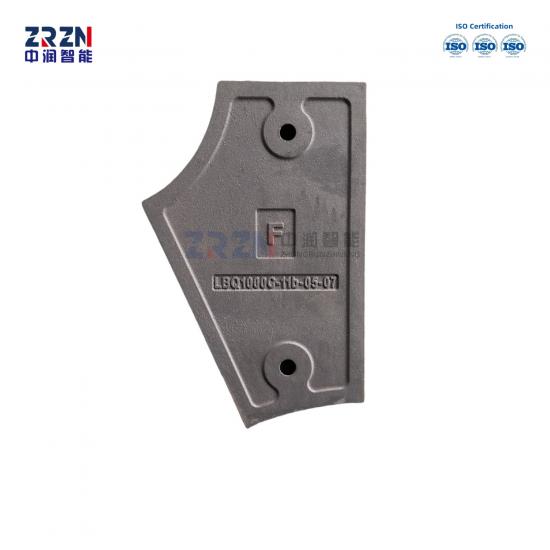

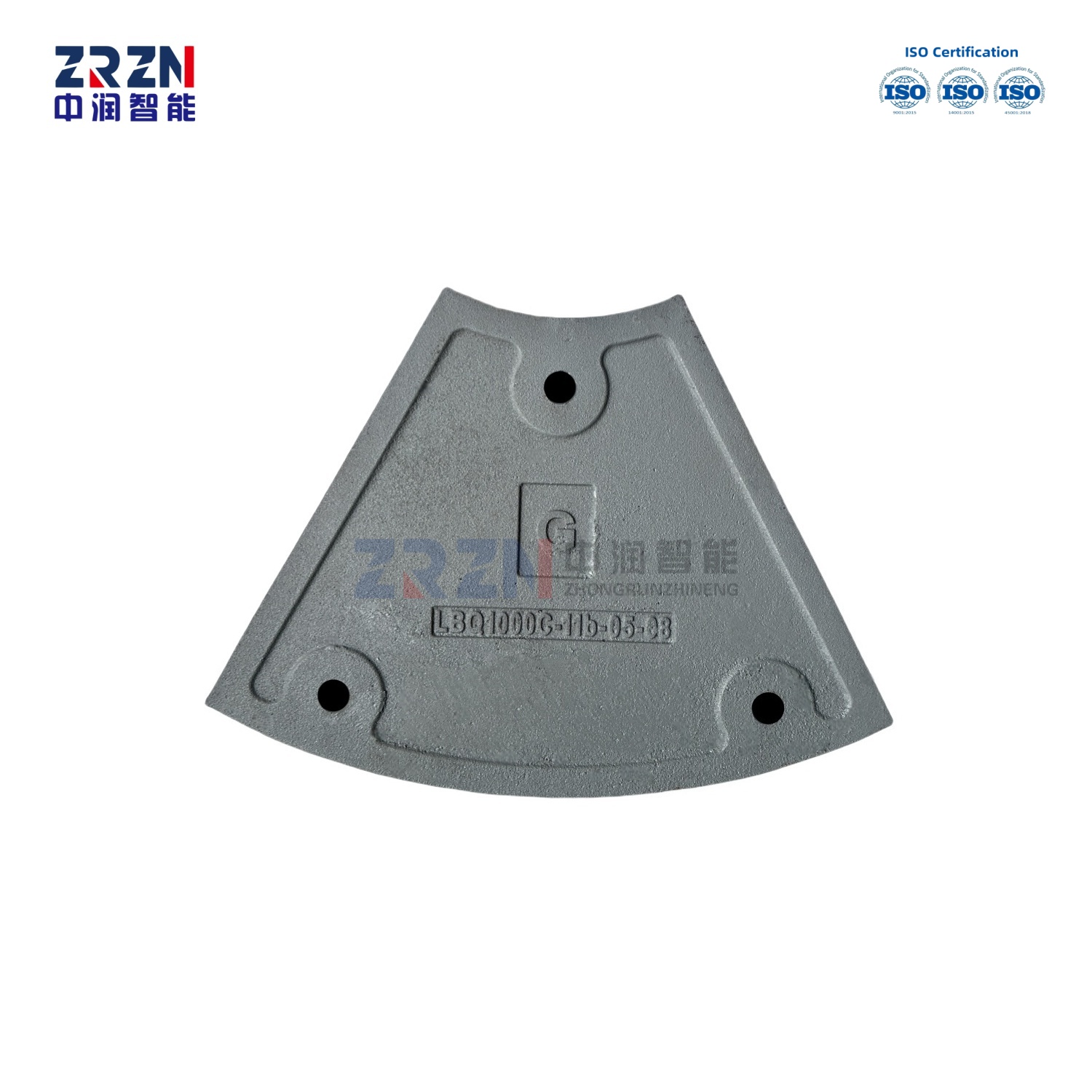

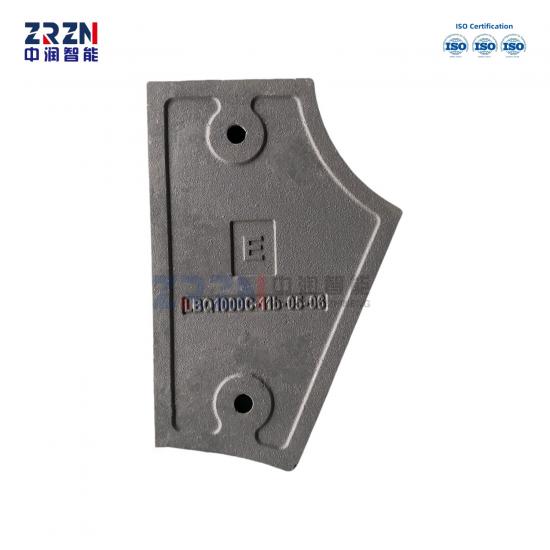

ライナープレートC
ライナープレートC

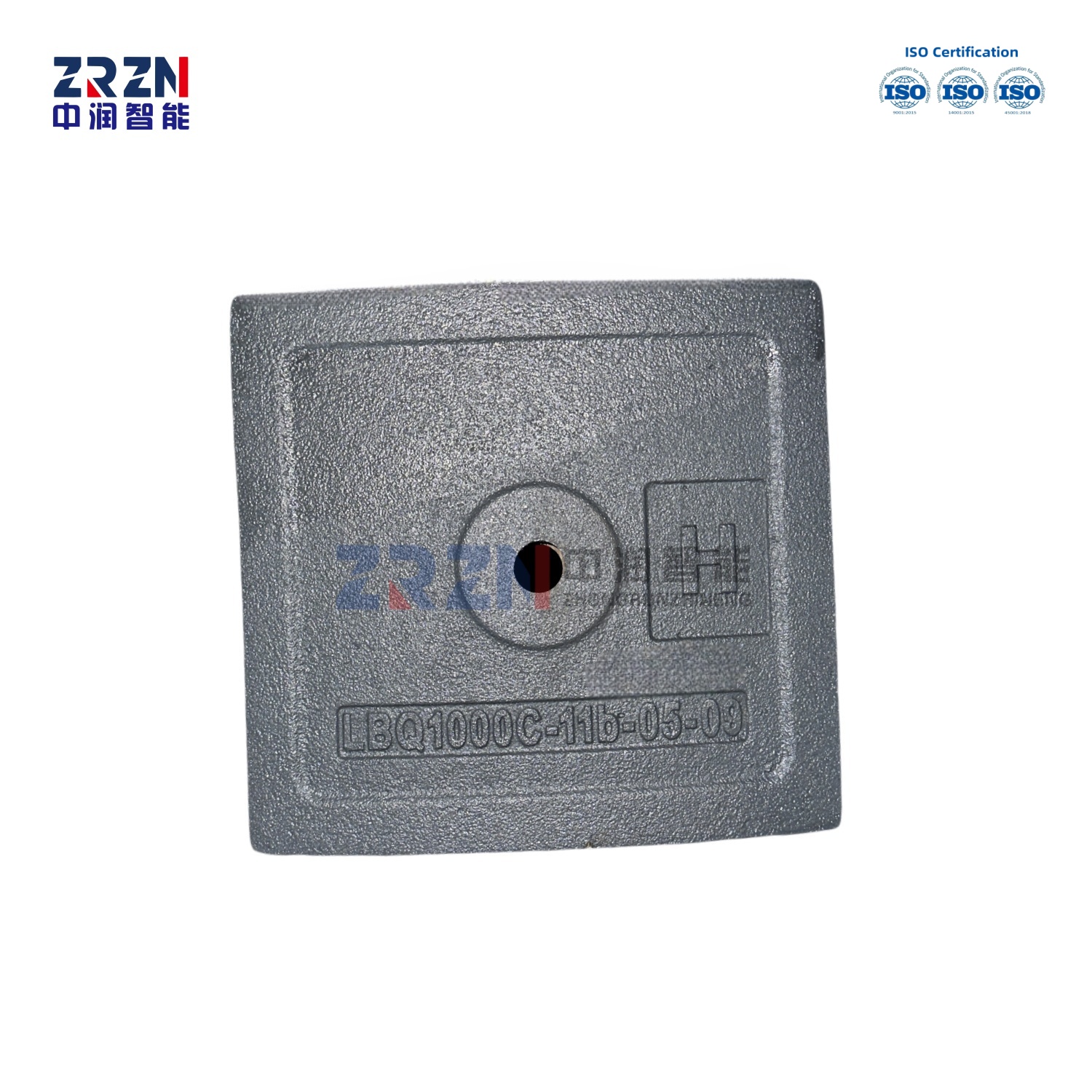

特徴と利点

- 最適な形状を実現する高度な鋳造：このライナーは、精密なロストフォームと垂直フラスコレス成形プロセスを使用して製造されており、LBQ1500 チャンバー内に隙間なく完璧にフィットする正確な輪郭と複雑な形状を保証し、混合効率を高めます。
- バランスのとれたパフォーマンスを実現する冶金工学設計: 単純な硬度を超えて、当社の制御された合金化と熱処理により、高い耐摩耗性と重要な衝撃靭性および引張強度を最適に組み合わせた微細構造が開発され、壊滅的な故障を防止します。
- 厳格な社内品質検証：各ライナーは、当社の研究所による材料認証によってサポートされており、分光分析法と金属組織分析を使用して、当社の厳格な仕様に照らして組成、硬度 (HRC)、構造的完全性が確認されています。

- 一貫性のための統合スマート製造：デジタル管理されたワークフロー内で生産され、原材料から完成品まで、すべてのバッチにわたってプロセス制御、トレーサビリティ、一貫した品質を保証します。
- 運用稼働時間の延長を実現する設計: このライナーは、優れた材質と設計により耐用年数を大幅に延ばし、コストがかかり混乱を招くチャンバーのメンテナンスとライナーの交換手順の頻度を削減します。
- 業界の専門家による技術サポート: 当社は、R&D コラボレーションと業界の専門知識を活用し、設置と最適化に関する実用的な技術サポートを提供し、ライナーの価値とパフォーマンスを最大限に引き出せるようにします。

生産ラインの能力

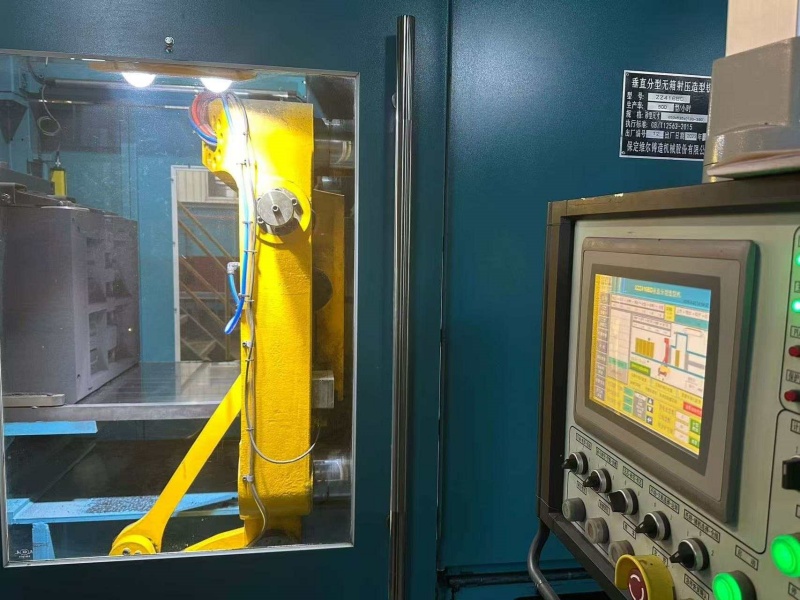

1、縦型無枠造型ライン： 寸法ばらつきを最小限に抑え、高速大量生産を実現します。

2、 ロストフォーム鋳造: 複雑な形状と滑らかな表面を実現し、正確なフィットを実現します。

3、 中周波誘導炉： 高クロム合金（Cr含有量15～28%）の均一な溶融を保証します。

製品パラメータ:

型番		抗張力 σb/Mpa	抗張力 0.2/Mpa	伸長（％）	ご参考までに
新しいモデル番号	旧モデル番号と同じ	最小値	最小値	最小値	HBS ブリネル硬度(BHS)	主な金属組織
QT400-18	QT40-17	400	250	18	130～180	フェライト
QT400-15	-	400	250	15	130～180	フェライト
QT450-10	QT42-10	450	310	10	160-210	フェライト
QT500-7	QT50-5	500	320	7	170-230	フェライト+パーライト
QT600-3	QT60-2	600	370	3	190-270	パーライト+フェライト
QT700-2	QT70-2	700	420	2	225-305	パーライト
QT800-2	QT80-2	800	480	2	245-335	パーライトまたは焼き入れ構造
QT900-2	-	900	600	2	280-360	ベイナイトまたは焼戻しマルテンサイト

	化学組成（質量分率）（％）
	C	シ	マン	Cr	モ	ニ	銅	S	P
KmTBN14Cr2-DT	2.4～3.0	≤0.8	≤2.0	1.5～3.0	≤1.0	3.3～5.0	-	≤0.10	≤0.15
KmTBN14Cr2-GT	3.0～3.6	≤0.8	≤2.0	1.5～3.0	≤1.0	3.3～5.0	-	≤0.15	≤0.15
KmTBCr9Ni5	2.5～3.6	≤2.0	≤2.0	7.0～11.0	≤1.0	4.5～7.0	-	≤0.15	≤0.15
KmTBCr2	2.1～3.6	≤12	≤2.0	1.5～3.0	≤ 1.0	≤1.0	≤1.2	≤ 0.10	≤0.15
KmTBCr8	2.1～3.2	1.5～2.2	≤2.0	7.0～11,0	≤1.5	≤1.0	≤1.2	≤0.06	≤0.10
KmlBCr12	2.0～3.3	≤1.5	≤2.0	11.0～14.0	≤ 3.0	≤2.5	≤1.2	≤0.06	≤0.10
KmTBCr15Mo	2.0～3.3	≤1.2	≤2.0	14.0～18.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
KmTBCr20Mo	2.0～3.3	≤1.2	≤2.0	18.0～23.0	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
KmTBCr26	2.0～3.3	≤1.2	≤2.0	23.0～30.0	≤ 3.0	≤2.5	≤2.0	≤0.06	≤0.1

型番	旧モデル番号と同じ	化学組成（質量分率）（％）					残留要素
型番	旧モデル番号と同じ	C ≤	シ ≤	マン ≤	S ≤	P ≤	残留要素
ZG200-400	2G15	0.20	0.50	0.80	0.04	0.04	Cr ≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05;ただしCr+Ni+Mo+Cu+v≤1.00
ZG230-450	ZG25	0.30	0.50	0.90	0.04	0.04	Cr ≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05;ただしCr+Ni+Mo+Cu+v≤1.00
ZG270-500	ZG35	0.40	0.50	0.90	0.04	0.04	Cr ≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05;ただしCr+Ni+Mo+Cu+v≤1.00
ZG310-570	2G45	0.50	0.60	0.90	0.04	0.04	Cr ≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05;ただしCr+Ni+Mo+Cu+v≤1.00
ZG340-640	ZG55	0.60	0.60	0.90	0.04	0.04	Cr ≤0.35、Ni≤0.30、Mo≤0.20、Cu≤0.30、v≤0.05;ただしCr+Ni+Mo+Cu+v≤1.00
